安科瑞光伏防逆流保护装置 光伏产权分界点功率监测 ACR10R

概述

开合式互感器的导轨表，适用于冶炼、钢铁、电焊、半导体等高能耗行业的节能改造工程，也适用于分布式光伏并网柜的功率监测、电力需求侧管理等应用。具有无需拆一次母线、接线简单方便、施工安全，为用户节约改造成本、提率等特点。它集成全部电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数等)、复费率电能计量、四象限电能计量以及电能监测和考核管理。同时它具有多种接口功能可供用户选择：带有RS485通讯接口，以太网接口和RJ45接口，采用MODBUS-RTU协议可满足通讯联网管理的需要；带开关量输入和继电器输出可实现断路器开关的“遥信”和“遥控”的功能，采用LCD显示界面，通过面板按键来实现参数设置和控制，非常适合于实时电力监控系统。

储能逆变器防逆流检测解决方案

Application

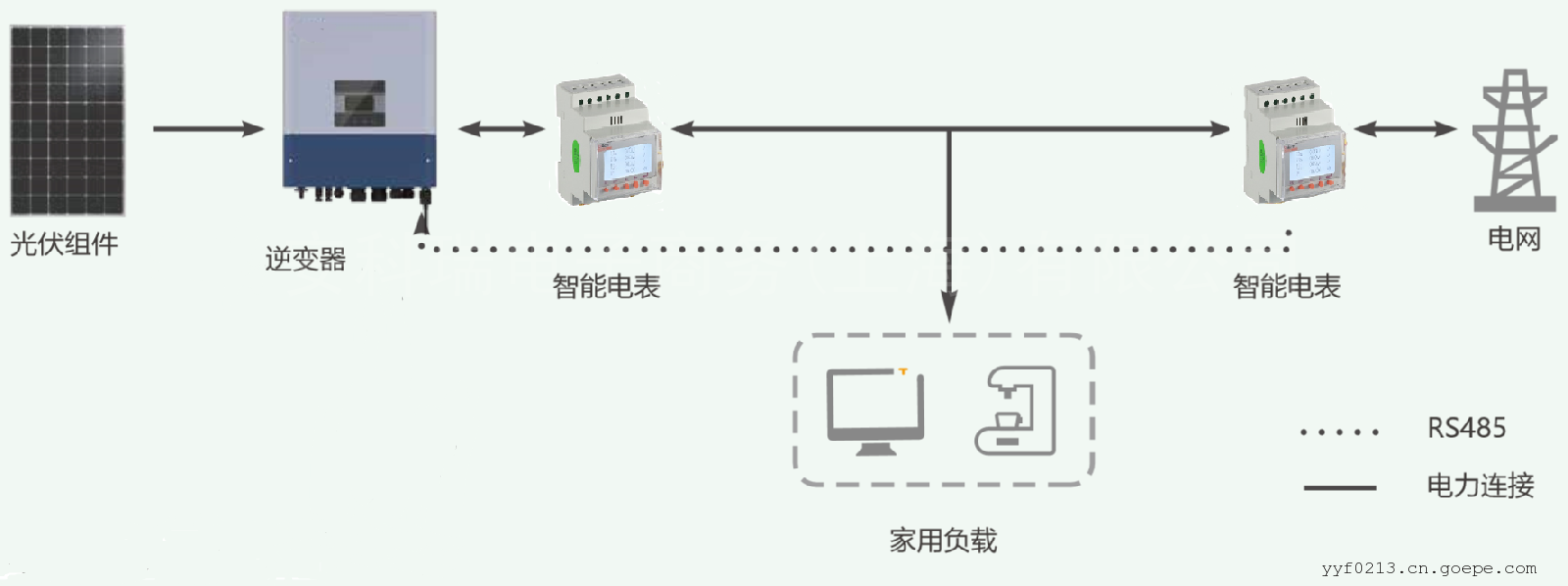

目前，电网公司通常要求光伏并网系统为不可逆流发电系统，即光伏并网系统所发的电由本地负荷消耗，多余的电不允许通过低压配电变压器向上级电网逆向送电。在并网发电系统中，由于外部环境是不断变化的，为了防止光伏并网系统逆向发电，系统需要进行逆流检测，通过实时监测配电变压器低压出口侧的电压、电流信号来调节系统的发电功率，从而达到光伏并网系统的防逆流功能。

Main Functions

AGF-AE/ACR10R系列仪表作为防逆流检测关键元件，采用高性能MCU及高精度计量芯片，实现电压、电流、功率及电能的实时检测，以上数据刷新时间快为250ms，可以满足逆变器防逆流检测中的控制实时性要求，逆变器通过实时读取AGF-AE/ACR10R系列仪表的功率大小和方向进行实时的功率调整，到达防逆流检测功能。

产品选择

单相系统型号：ADL200-N                                      认证 ：ANSI C12/CE

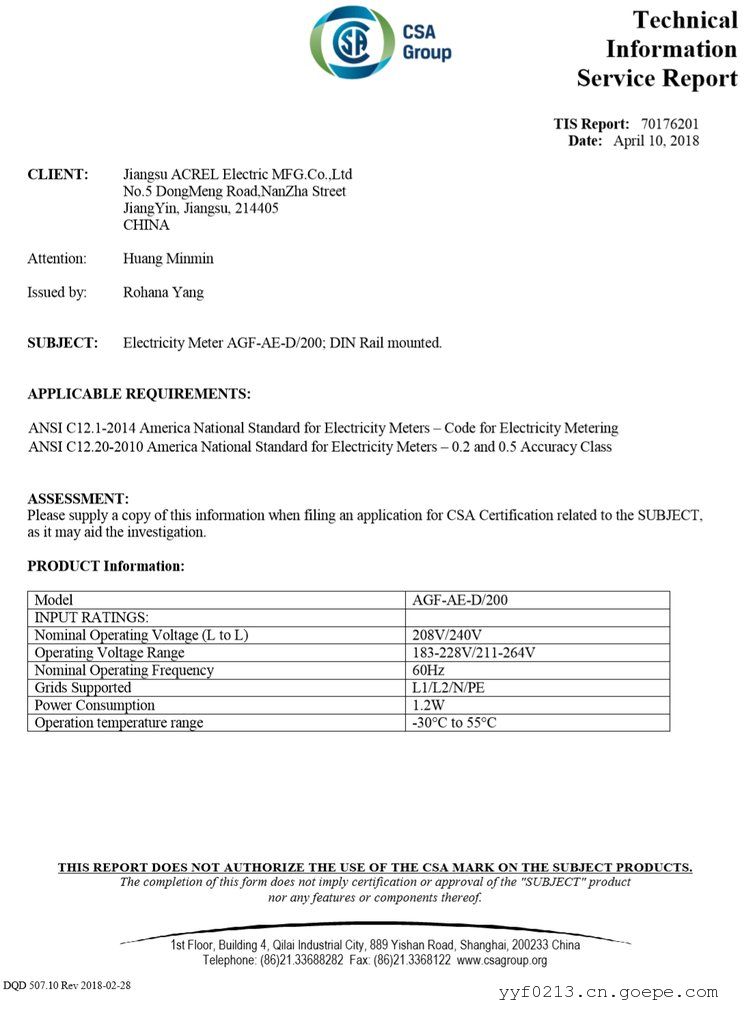

两相系统型号：AGF-AE-D                                      认证：ANSI C12/UL 1741

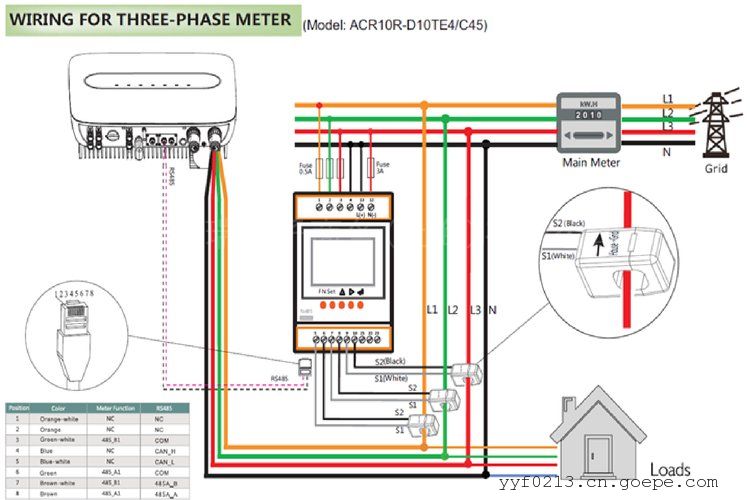

三相系统型号：ACR10R-D10TE4 、ADL400-N     认证:   MID
